LK-FCPD InGaAs Фотодетектор
- Кең өткөрмө
- Incorporated Bias-T
- O/E Hybrid Integrated
- Төмөн ызы-чуу, кең тилкелүү
- SMA туташтыргычы
- Төмөн караңгы агым, сигналдын ызы-чууга катышы жогору.
- Чакан форма фактору.
продукт Description
Fiber-Coupled Photodetector (FCPD) кең тилкелүү индий галий арсениди (InGaAs) фотодиодун камтыган өнүккөн оптоэлектрондук гибриддик система. InGaAs PIN фотодиоду 1000ден 1650 нанометрге чейинки толкун узундуктарына жооп берүү үчүн иштелип чыккан. LK-FCPD 1 гигагерц, 2.5 гигагерц өткөрүү жөндөмдүүлүгүн камсыздай алат жана 8 гигагерц максималдуу өткөрүү жөндөмдүүлүгү менен өзгөчөлөштүрүлүүчү чечимдерди сунуштайт. Аппарат +5 вольттук чыңалуу менен иштейт жана оптикалык киргизүү үчүн стандарттуу FC (бет менен байланышуу) була-оптикалык туташтыргычы менен жабдылган. Радио жыштыктын (RF) чыгышы 50 Омго чейин импеданс менен дал келген SMA шайкеш туташтыргычы аркылуу жеңилдетилет.
LK-FCPD жеңил, 15 граммдан аз, бул минималдуу массаны талап кылган колдонмолор үчүн пайдалуу. Аппарат Коркунучтуу заттарды чектөө (RoHS) Директивасы 2.0 менен шайкеш келет жана анын курчап турган чөйрөнү коргоо жана коопсуздук боюнча катуу эрежелерге жооп беришин камсыз кылат.
техникалык мүнөздөмөлөрү
| Типтүү жана абсолюттук максималдуу рейтинг | ||||
|---|---|---|---|---|
| параметр | Сим. | Typ | Rating | бирдиги |
| Сактоо температурасынын диапазону | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| Иштөө корпусунун температура диапазону | TC | 25 | -40 ~ +70 | ℃ |
| Bias Voltage | VR | +5 | +4.75 ～ +5.25 | V |
| Оптикалык киргизүү күчү | төөнөч | 0 | +5 | дБм |
| Күйүп кетүүчү оптикалык күч | PB | - | 13 + | дБм |
| Коргошундун ширетүү температурасы | Tp | 280（10сек） | 330（10сек） | ℃ |
| Электрдик/оптикалык мүнөздөмөлөр (ТC = 22 ± 3 ℃) | |||||||
|---|---|---|---|---|---|---|---|
| параметр | Сыма | Тест шарты | Параметрдин мааниси | бирдиги | |||
| Толкун узундугу | λ | - | 1000 ~ 1650 | nm | |||
| Жыштык диапазону | - | - | L Band | S Band | CM | - | |
| Small Signal Bandwidth | f-3dB | TC = 22 ± 3℃ | 0.03 ~ 1 | 0.03 ~ 2.5 | 0.1 ~ 8 | GHz | |
| Жоопкерчилик | Re | VR =+5V, Пin =1мВт | λ = 1310 нм | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | A / W |
| λ = 1550 нм | ≥ 0.90 | ≥ 0.90 | ≥ 0.90 | ||||
| Amplitude Flatness | A | TC =-40～+70 ℃ | ≤ ± 1.5 | ≤ ±2 | dB | ||
| VSWR чыгарылышы | VSWR | - | ≤ 2 | ≤ 2.2 | - | ||
| Каныккан оптикалык күч | Ps | VR = +5 В, λ = 1550 нм AC модуляцияланган |
+5 | дБм | |||
| Saturation RF Output Power | Pчыккан | - | -10 | дБм | |||
| Караңгы ток | ID | - | ≤10 | nA | |||
| Output импеданстар | RL | - | 50 | Ω | |||
● Типтүү жооп ийри сызыктары

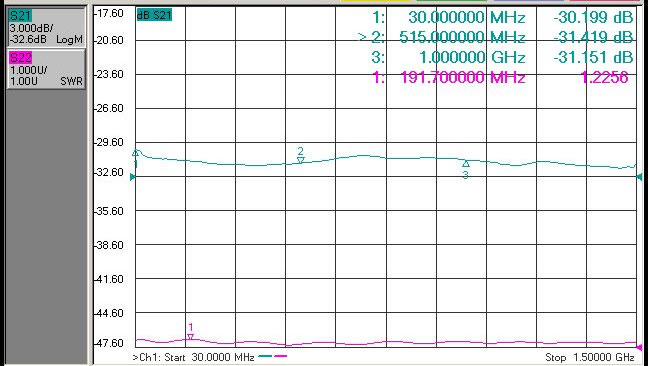

Fig . 1 L- Band FCPD InGaAs Фотодетектор жыштыгына жооп

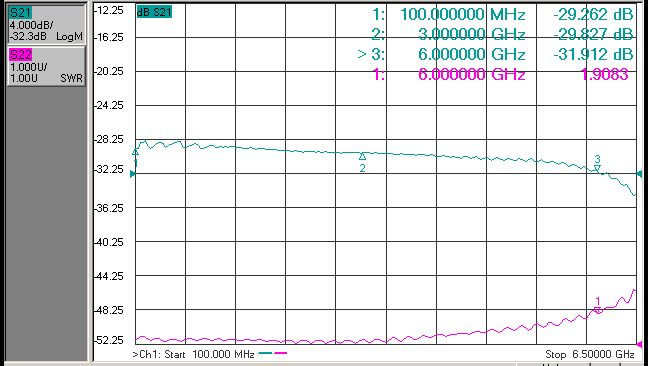

Fig . 2 S- Band FCPD InGaAs Фотодетектор жыштыгына жооп
Fig . 3 C- Band FCPD InGaAs Фотодетектор жыштыгына жооп

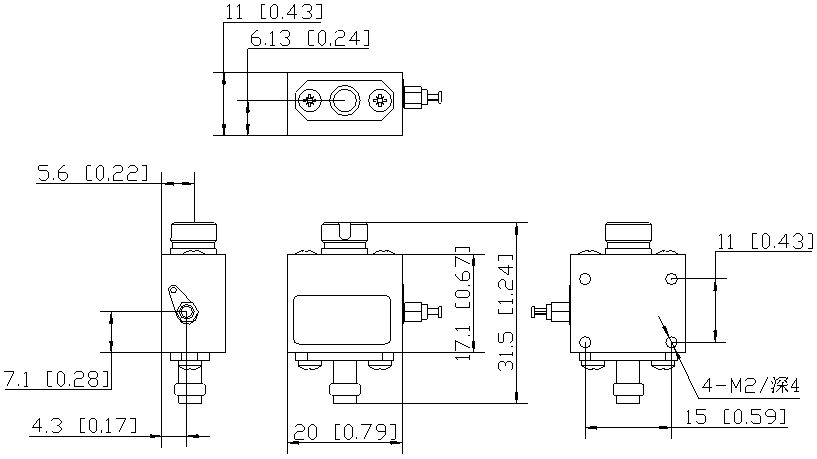

●Өлчөм жана Pins (Бирдик: мм[дюйм])
Оптикалык туташтыргыч: FC (бет менен байланышкан) була-оптикалык туташтыргыч
RF туташтыргычы: SMA
●заказ маалымат
1-баракча:
| коду | Аналогдук өткөрүү жөндөмдүүлүгү |
| L | 0.03 ~ 1 ГГц |
| S | 0.03 ~ 2.5 ГГц |
| CM | Ыңгайлаштыруу (≦ 8 ГГц) |
● Сактык чаралары
Опто схемага туташтырардан мурун була туташтыргыч фасет таза экенин текшериңиз.
RF интерфейси жана оптикалык интерфейс колдонулбаган учурда чаң капкагы менен жабылышы керек.
Сактоодо, ташууда ылайыктуу ESD коргоо талап кылынат
Биздин бардык стандарттуу фотодетекторлор модулдарга ылайыкташтырылышы мүмкүн!
Тиркемелер
Радар маалыматын иштетүү
Электрондук согуш
Антенна өлчөө
Була-оптикалык байланыш
Коопсуздук жана көзөмөл
